铭泰MT-1530FM光纤激光切割机1500W

采用光纤激光发生器,光斑质量好,光功率密度均匀,输出光功率稳定,可实现高精密切割。
描述

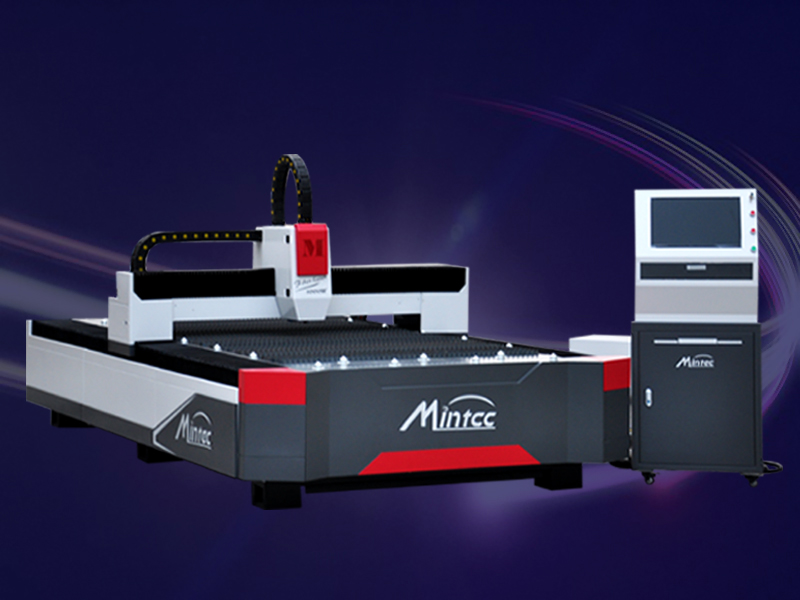

铭泰MT-1530FM光纤激光切割机1500W

产品描述:

MT-1530FM光纤激光切割机是采用光纤激光发生器,光斑质量好,光功率密度均匀,输出光功率稳定,可实现高精密切割;传动结构采用进口高精密齿轮齿条及直线导轨,龙门双电机系统,确保整机稳定可靠,动态性能好,带负载能力强。是集激光切割、精密机械、运动控制技术等科学于一体的高新技术产品,具有高速度、高精度、高性价比...



MT-1530FM光纤激光切割机是采用光纤激光发生器,光斑质量好,光功率密度均匀,输出光功率稳定,可实现高精密切割;传动结构采用进口高精密齿轮齿条及直线导轨,龙门双电机系统,确保整机稳定可靠,动态性能好,带负载能力强。是集激光切割、精密机械、运动控制技术等科学于一体的高新技术产品,具有高速度、高精度、高性价比的特点。



产品主要特点

①工业级机床设计,全部配件行业高标准。所有配件保真,如假包退。

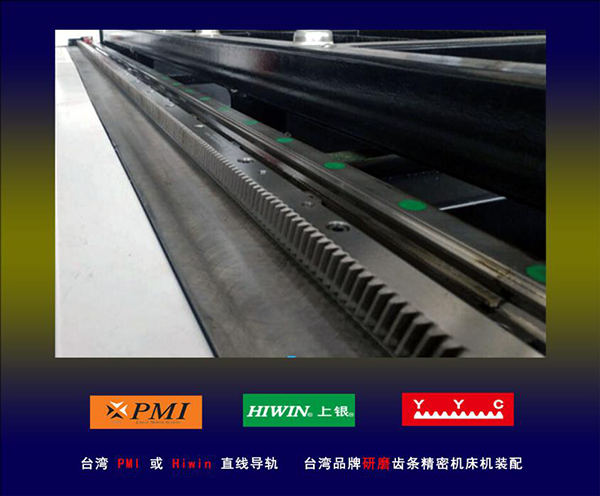

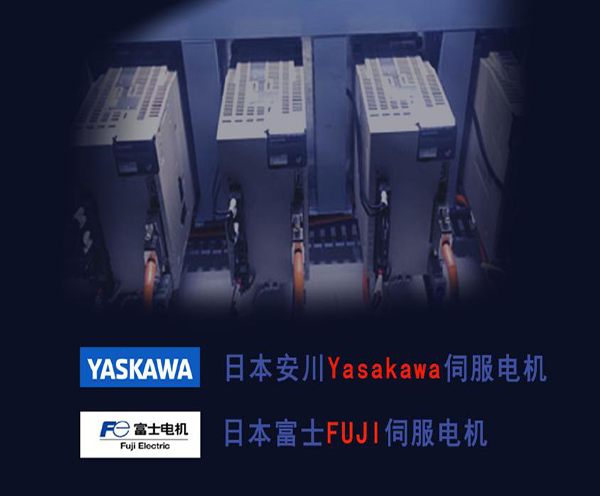

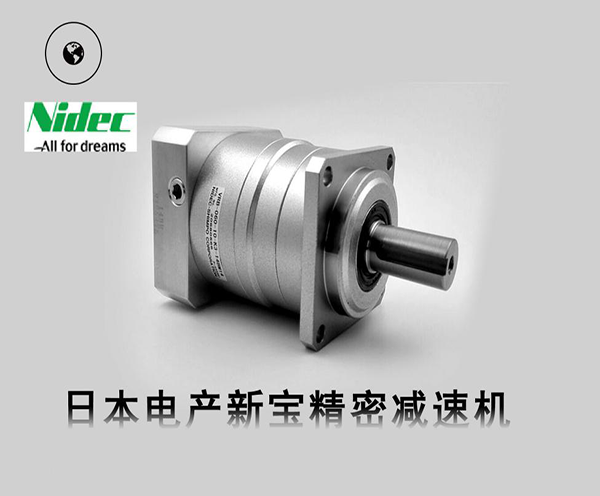

②采用桥式龙门式中驱结构,齿条双伺服驱动结构,高惯量大力矩日本安川伺服电机。台湾精密齿条,高精度精密减速机,最大加速度可达到0.8G。确保高速度、高精度运转。

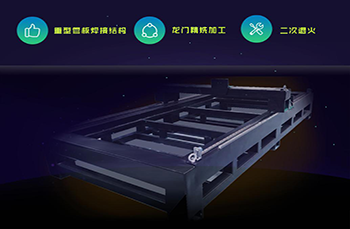

③机床床身重型管板焊接结构,一体化的铸铝龙门。精密龙门加工中心精铣加工,二次退火,有效消除应力。

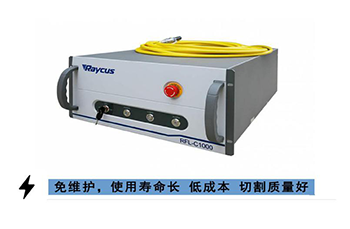

④高性能光纤激光器及精密切割头。

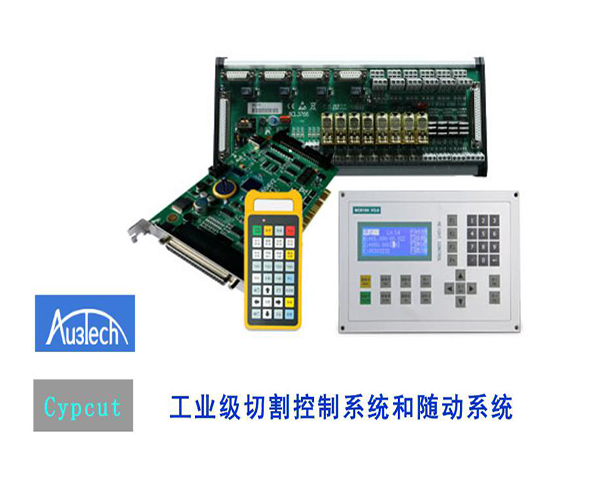

⑤.高性能激光切割控制系统,全闭环控制。

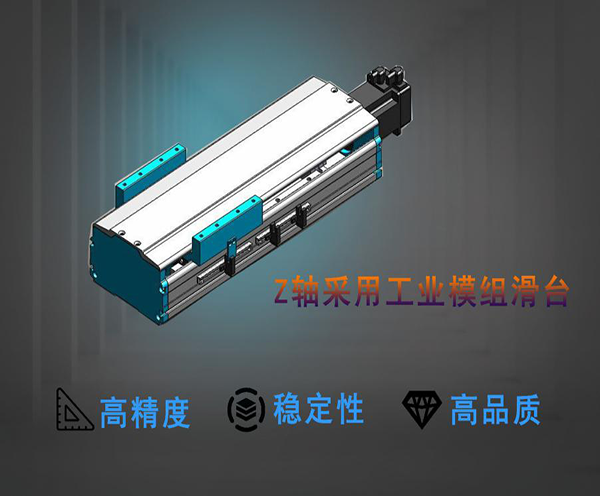

⑥.Z轴精密工业线性模组系统

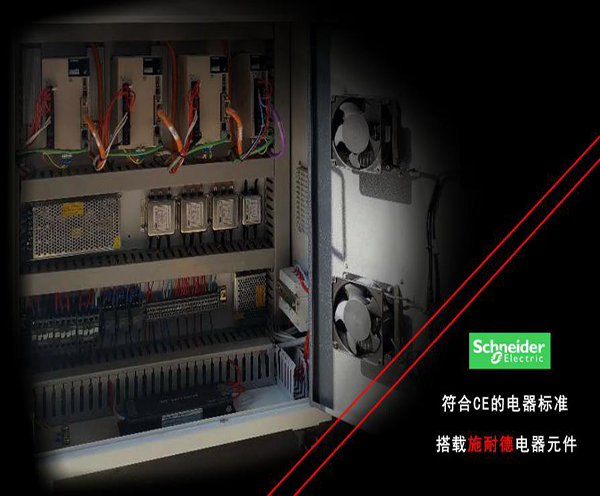

⑦.独立控制机柜,工业机床地脚,易初机床拖链电缆。

⑧.欧洲电气标准设计,施耐德电气元件。



光纤激光切割特性



①.光纤激光器电-光转化效率高,转换效率达30%以上,可大幅度节约工作时的耗电,节省运行成本,达到很高的生产效率;切割效果相比其它类型切割设备,更加精密,稳定性更高(如等离子切割)

②.激光器运行时仅仅需要电能,不需要产生激光的额外气体,维护费用低;

③.光纤激光器的输出波长为1.064微米,是CO2波长的1/10,输出的光束质量好,功率密度高,非常有利于金属材料的吸收,具有高性能切割能力,从而使加工的费用低;

④.整机光路由光纤传输,结构稳定,外光路免维护;

⑤.采用桥式龙门式齿条双驱结构,最大空程80m/min.  0.8G加速度;

⑥.横梁采用拉制工艺及精加工工艺制造而成,重量轻,刚性高。动态性能好。

⑦重型焊接床身,进口龙门铣精加工,经回火处理并震动时效消除应力,机床变形工差在0.02mm内。

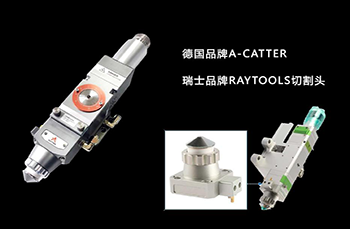

⑧.国内高配切割头,切割头中含有双层保护镜片,使聚焦镜等贵重的易耗品消耗量极少;

⑨.专业的激光切割软件,具有图形排样及尖角平滑处理功能,可实现高速打孔及标刻功能;



行业应用

应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工、厨具加工等各种制造加工行业。

加工材料

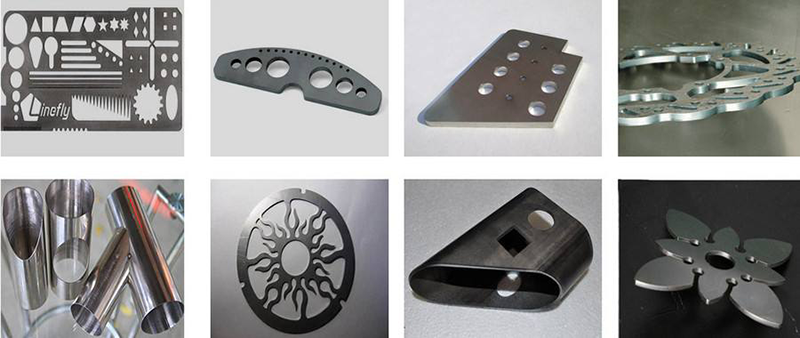

不锈钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、铜、银、金、钛等金属板材切割。

加工优势

(1) 精度高,速度快,切缝窄,热影响区小,切割面光滑无毛刺。

(2) 激光切割头不会与材料表面相接触,不划伤工件。

(3) 切缝窄,热影响区小,工件局部变形极小,无机械变形。

(4) 加工柔性好,可以加工任意图形。

(5) 可以对钢板、不锈钢、铝合金板、硬质合金等任何硬度的材质进行无变形切割。





技术参数

型号

MT-1530FM

激光类型

光纤激光器 波长:1064nm

激光功率

1000W/1500W/2000W/3000W选配

加工幅面

≥1500X3000mm

空程速度

60m/min

切割速度

0-40m/min

切割厚度

不锈钢6mm 碳钢16mm(1500W为例)

定位精度

0.01mm

最大加速度

0.8G

传动方式

龙门式齿条双驱,伺服电机系统.XYZ三轴传动

激光能量控制

软件控制(0-100%非线性可调)或0-5V模拟量手动调节

支持图像格式

AI,PLT,DXF

供电方式

380V/50Hz(标配)

切割台面

金属专用齿形平台

分层分色输出

支持

通讯方式

USB/网线/U盘载入

工作环境

温度0-45℃   湿度:<80%(无凝水)

外型尺寸

2300X4500X1700mm(不含控制台)

整机功率

≤15KWA (激光1500W为例)
