描述

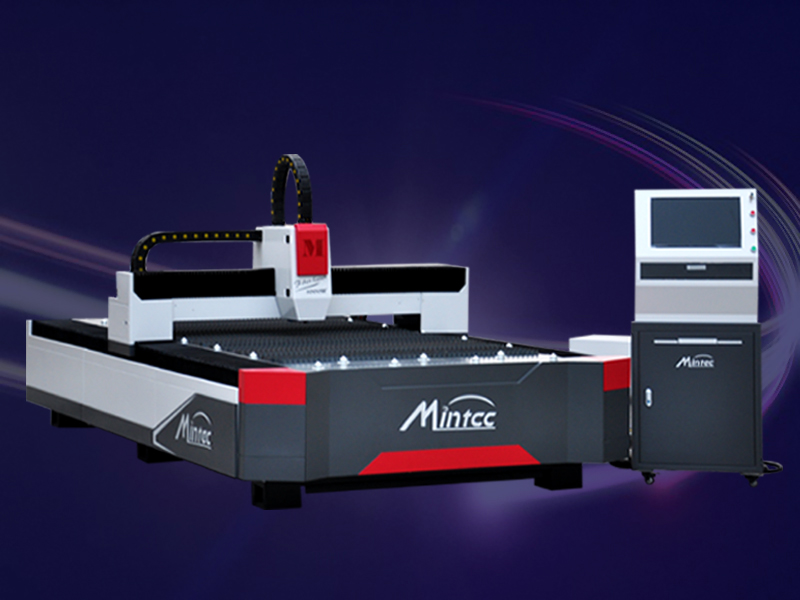

铭泰MT-1530FM光纤激光切割机1000W-3000W

产品描述：

重型机床设计重型管板焊接结构精密龙门加工中心精铣加工二次退火，有效消除应力。日本安川Yasakawa或富士FUJI伺服电机台湾PMI或Hiwin直线导轨台湾品牌研磨齿条精密机床机装配日本电产新宝精密减速机锐科或IPG光纤激光器其它品牌激光器可选配Cypcut工业级切割控制系统和随动系统德国品牌A-CATTER或瑞士品牌RAYTOOLS切割...



MT-1530FM光纤激光切割机是采用光纤激光发生器，光斑质量好，光功率密度均匀，输出光功率稳定，可实现高精密切割；传动结构采用进口高精密齿轮齿条及直线导轨，龙门双电机系统，确保整机稳定可靠，动态性能好，带负载能力强。是集激光切割、精密机械、运动控制技术等科学于一体的高新技术产品，具有高速度、高精度、高性价比的特点。



产品主要特点

①工业级机床设计，全部配件行业高标准。所有配件保真，如假包退。

②采用桥式龙门式中驱结构，齿条双伺服驱动结构，高惯量大力矩日本安川伺服电机。台湾精密齿条，高精度精密减速机，最大加速度可达到0.8G。确保高速度、高精度运转。

③机床床身重型管板焊接结构，一体化的铸铝龙门。精密龙门加工中心精铣加工，二次退火，有效消除应力。

④高性能光纤激光器及精密切割头。

⑤.高性能激光切割控制系统，全闭环控制。

⑥.Z轴精密工业线性模组系统

⑦.独立控制机柜，工业机床地脚，易初机床拖链电缆。

⑧.欧洲电气标准设计，施耐德电气元件。



光纤激光切割特性



①.光纤激光器电-光转化效率高，转换效率达30%以上，可大幅度节约工作时的耗电，节省运行成本，提高生产效率;切割效果相比其它类型切割设备，更加精密，稳定性更高（如等离子切割）

②.激光器运行时仅仅需要电能，不需要产生激光的额外气体，具有很低的运行和维护费用;

③.光纤激光器的输出波长为1.064微米，是CO2波长的1/10，输出的光束质量好，功率密度高，非常有利于金属材料的吸收，具有卓越的切割能力，从而使加工的费用低;

④.整机光路由光纤传输，结构稳定，外光路免维护;

⑤.采用桥式龙门式齿条双驱结构，最大空程80m/min.  0.8G加速度；

⑥.横梁采用拉制工艺及精加工工艺制造而成，重量轻，刚性高。动态性能好。

⑦重型焊接床身，进口龙门铣精加工，经回火处理并震动时效消除应力，机床变形工差在0.02mm内。

⑧.国内高配切割头，切割头中含有双层保护镜片，使聚焦镜等贵重的易耗品消耗量极少;

⑨.专业的激光切割软件，具有图形排样及尖角平滑处理功能，可实现高速打孔及标刻功能；





行业应用

应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工、厨具加工等各种制造加工行业。

加工材料

不锈钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、铜、银、金、钛等金属板材切割。

加工优势

(1) 精度高，速度快，切缝窄，热影响区小，切割面光滑无毛刺。

(2) 激光切割头不会与材料表面相接触，不划伤工件。

(3) 切缝窄，热影响区小，工件局部变形极小，无机械变形。

(4) 加工柔性好，可以加工任意图形。

(5) 可以对钢板、不锈钢、铝合金板、硬质合金等任何硬度的材质进行无变形切割。













技术参数

型号	MT-1530FM
激光类型	光纤激光器 波长:1064nm
激光功率	1000W/1500W/2000W/3000W选配
加工幅面	≥1500X3000mm
空程速度	60m/min
切割速度	0-40m/min
切割厚度	不锈钢6mm 碳钢16mm(1500W为例)
定位精度	0.01mm
最大加速度	0.8G
传动方式	龙门式齿条双驱，伺服电机系统.XYZ三轴传动
激光能量控制	软件控制（0-100%非线性可调）或0-5V模拟量手动调节
支持图像格式	AI,PLT,DXF
供电方式	380V/50Hz(标配)
切割台面	金属专用齿形平台
分层分色输出	支持
通讯方式	USB/网线/U盘载入
工作环境	温度0-45℃   湿度：<80%(无凝水)
外型尺寸	2300X4500X1700mm(不含控制台)
整机功率	≤15KWA (激光1500W为例)
