卓维M200景观字弯字机
描述

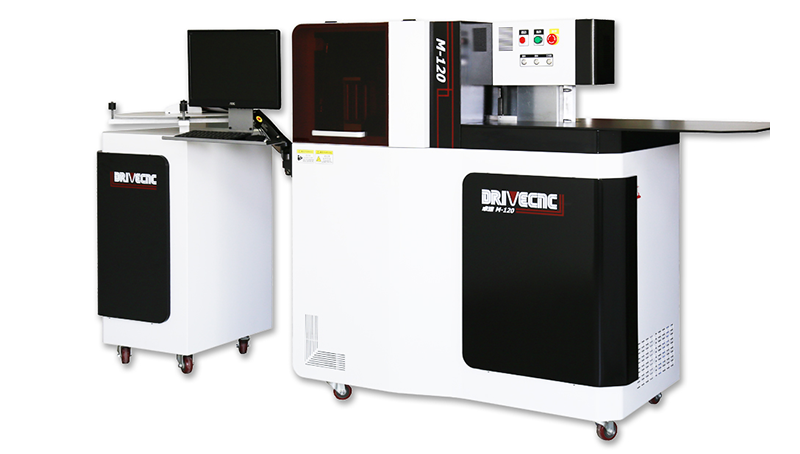

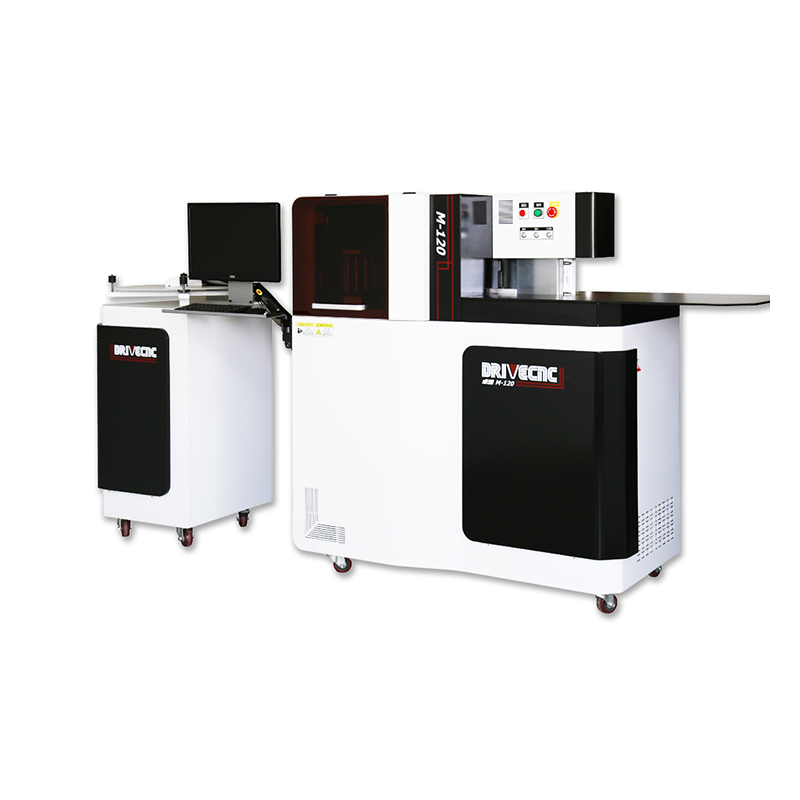

卓维M200景观字弯字机
产品介绍
M200景观字弯字机是专门针对党建标牌，大型标识，景观字研发的一款重型折弯机。设备采用高达20mm的钢板的精加工而成。送料伺服，切割伺服，弯弧伺服控制，速度快效率高。采用往复式机械手送料，磨制丝杆传动，伸缩串杆弯弧，保证送料尺寸的精确度和弯弧的匹配度。
产品细节
|
|
|
|
机械手送料机构 |
鱼嘴式弯弧机构 |
|
|
|
|
合金刀粒切割机构 |
气动伸缩杆弯弧机构 |
|
|
|
|
I/O集成PCB绿板 |
接料自动提醒机构 |
技术参数
|
送料系统 |
精度丝杆传动机械手交互送料机构（闭环送料反馈系统） |
|
开槽系统 |
硬质合金刀粒循环递进式切料机构 |
|
折弯系统 |
双轴交替伸缩弯弧系统 |
|
驱动电机 |
伺服电机3台 步进电机1台 |
|
设备重量 |
480KG |
|
外形尺寸 |
主机L2.3m*W0.77m*H1.57m送料台L0.55m*W0.55m*H1.2m |
|
材料类别 |
不锈钢 镀锌板 平板铝 （高度20mm-200mm） |
|
材料厚度 |
不锈钢/镀锌板（0.4mm-1.2mm）平板铝（0.6mm-1.5mm） |
|
支持格式 |
*.AI *.PLT *.DXF |
|
送料精度 |
长度±0.1mm 半径≥4mm |
|
运动控制 |
乐创四轴运动控制卡 |
|
软件系统 |
AutoDrive 自动弯字系统 |
|
输入电压 |
220V 50Hz 3KW |
|
空气压力 |
0.6-0.8Mpa |
